產品名稱：CF41汽水分離器 |
|
|
|
產品類別：疏水閥 |
|
|
|
|
產品介紹：CF41型鑄鐵汽水分離器
- CF41型汽水分離器用于蒸汽、壓縮空氣及其它氣體系統可除去蒸汽、空氣或氣體等系統中所含水分。
- 汽水分離器將分離出的水滴，沿傾斜管壁聚集后由一專門排水口排出。因此，汽水分離器能確保設備所使用蒸汽的干燥性，這一點對于提高設備生產力和產品質量尤其重要，并可延長設備及其控制閥的使用壽命。
- 本產品是擋板式分離器用于分離蒸汽、壓縮空氣和氣體系統中內含的夜滴，閥內有三層擋板，分離效率高。配上絕熱套可提高分離器的工作性能。
- 此分離器安裝在水平管道上且排水口向下，為了保證分離的液體盡快排走，排液口要連接合適的排液閥或蒸汽疏水閥。
- 連接形式：法蘭 。公稱通徑：DN40-200， 壓力：PN16-25
CF41技術參數表
|
產品型號 |
公稱通徑DN |
連接方式 |
使用壓力（Mpa） |
最高允許溫度（℃） |

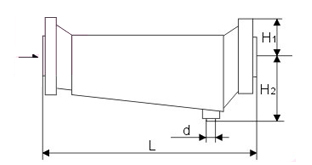

外型尺寸(mm) |
|
L |
H1 |
H2 |
D(螺紋) |
|
CF41 |
40 |
Flange法蘭 |
0.01～2.5 |
350 |
460 |
75 |
140 |
1” |
|
50 |
Flange法蘭 |
0.01～2.5 |
350 |
460 |
80 |
140 |
1” |
|
65 |
Flange法蘭 |
0.01～2.5 |
350 |
490 |
90 |
180 |
1” |
|
80 |
Flange法蘭 |
0.01～2.5 |
350 |
510 |
100 |
190 |
1” |
|
100 |
Flange法蘭 |
0.01～2.5 |
350 |
510 |
110 |
190 |
1” |
|
125 |
Flange法蘭 |
0.01～2.5 |
350 |
590 |
125 |
200 |
1” |
|
150 |
Flange法蘭 |
0.01～2.5 |
350 |
590 |
140 |
200 |
1” |
|
200 |
Flange法蘭 |
0.01～2.5 |
350 |
762 |
226 |
308 |
1 1/2” |
|
主體材質 |
鑄鐵 |
安裝示意圖
|
|
| | | |
|
|
