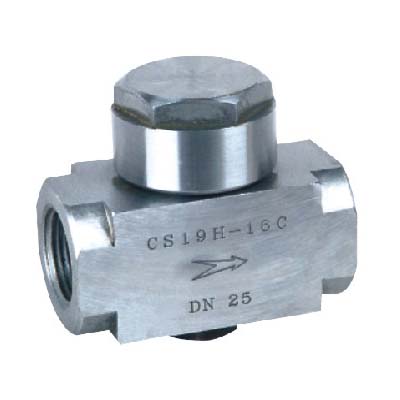

產品名稱：CS19W不銹鋼疏水閥 |
|
|
|
產品類別：疏水閥 |
|
|
|
|
|
結構特點：
1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾器和排污。
3、該閥動作靈敏可靠，排水量大。 |
工作原理：
熱動力式疏水閥是根據柏努力定律及蒸汽與凝結水的物理特性,通過排放凝結水來改變作用在閥片上的動、靜壓力而使疏水閥執行無件-----閥片開關閥門.
工作原理:
當裝置剛啟動時,首先在較低的壓力下空氣和冷凝水流過疏水閥,通過入口孔托起閥片,再由出口孔排出,當壓力、溫度上升后,內壓上升,推動凝結水很快地通過疏水閥,在進出口之間存有很大的壓降,由于蒸汽比同樣重的凝結水的體積大的多,而增大流速,這時閥片的靜壓降低,使閥片下落,蒸汽從出口孔中間由四周流向閥片和閥蓋之間的間隙,進入壓力室,將閥片壓在密封環上,關閉閥門.當壓力室的蒸汽溫度降低,開始冷凝,使壓力室內的壓力降低,進口壓力托起閥片,疏水閥開啟進行排水.  |
主要零件材料
|
主要零件 |
閥體 |
閥蓋t |
閥片 |
閥帽 |
|
材料 |
鑄鋼 |
鑄鋼 |
不銹鋼 |
不銹鋼 | |
|
主要外型及連接尺寸
：
|
產品型號 |
DN |
尺寸（mm) |
|
螺紋連接 |
承插焊連接 |
法蘭連接 |
|
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
|
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4×φ18 |
|
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×φ18 |
|
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×φ18 |
|
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×φ18 |
|
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×φ18 |
|
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×φ18 |
|
CS19H-16Z
CS49H-16Z |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 | | |
|
| | | |
|
|
