氣動精小型調節閥
ZJH P M (單座雙座)型氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。
本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必須將以獨特的優點在廣泛應用中取得高質量的控制效果。 |
 | |
調節機構主要技術參數
|
| 公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
|
行程mm |
16 |
25 |
40 |
60 |
|
流量特性 |
直線、等百分比、快開型 |
|
介質溫度℃ |
-15～200(常溫型)、-40～+250、-40～+450(中溫型) |
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 |
|
法蘭形式 |
法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式 |
|
閥體材質 |
PN
(MPa) |
0.6,1.6 |
HT200 |
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|
上閥蓋形式 |
普通式(常溫型)、熱片式(中溫型) |
|
可調比R |
50:1 |
|
氣源接頭 |
M16×1.5 | |
| 注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。 |
|
執行機構主要技術參數
|
|
型 號 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧范圍KPa |
20～100(標準):40～200; 80～240; 20～60; 60～100 | |
|
性能指標
|
| 項目 |
指標值 |
項目 |
指標值 |
|
基本誤差% |
不帶定位器 |
±5.0 |
始
終
點
偏
差
% |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
帶定位器 |
±1.0 |
終點 |
±2.5 |
|
回差% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
|
終點 |
±1.0 |
|
帶定位器 |
≤1.0 |
氣開 |
不帶定位器 |
始點 |
±2.5 |
|
終點 |
±5.0 |
|
死區% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
|
終點 |
±1.0 |
|
帶定位器 |
≤0.4 |
允許泄漏量l/h |
1×10 -4 ×閥額定容量 |
|
額定行程偏差% |
±2.5 | |
|
允許壓差
|
|
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力KPa |
需要附件 |
公稱通徑(閥座直徑)mm |
|
25 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
(32) |
(40) |
(125) |
(150) |
|
氣
關 |
ZHA-22 |
20～100
20～100
40～200 |
140
250
140 |
P
P
P或R |
6.4
6.4
6.46.4
6.4
6.4 |
5.94
6.4
6.4 |
3.34
6.4
6.4 |
3.34
6.4
6.4 |
2.14
6.4
6.4 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20～100
20～100
40～200 |
140
250
400 |
P
P
P或R |
|
|
|
|
|
1.31
6.09
6.4 |
0.84
3.9
5.26 |
0.53
2.5
3.39 |
|
|
|
|
|
|
|
ZHA-34 |
20～100
20～100
40～200 |
140
250
400 |
P
P
P或R |
|
|
|
|
|
|
|
|
0.51
2.36
3.21 |
0.33
1.56
2.12 |
0.21
1.0
1.35 |
|
|
|
|
ZHA-45 |
20～100
20～100
40～200 |
140
250
400 |
P
P
P或R |
|
|
|
|
|
|
|
|
|
|
|
0.22
1.02
1.39 |
0.15
0.71
0.97 |
0.08
0.40
0.54 |
|
氣
開 |
ZHB-22 |
20～100
40～200
80～240 |
140
250
400 |
P
P或R
P |
4.46
6.4
6.4 |
3.09
6.4
6.4 |
1.98
5.94
6.4 |
1.11
3.34
6.4 |
0.71
2.14
4.99 |
|
|
|
|
|
|
|
|
|
|
ZHB-23 |
20～100
40～200
80～240 |
140
250
400 |
P
P或R
P |
|
|
|
|
|
0.44
1.37
3.05 |
0.28
0.84
1.95 |
0.18
0.53
1.25 |
|
|
|
|
|
|
|
ZHB-34 |
20～100
40～200
80～240 |
140
250
400 |
P
P或R
P |
|
|
|
|
|
|
|
|
0.17
0.51
1.18 |
0.11
0.33
0.78 |
0.07
0.21
0.5 |
|
|
|
|
ZHB-45 |
20～100
40～200
80～240 |
140
250
400 |
P
P或R
P |
|
|
|
|
|
|
|
|
|
|
|
0.07
0.22
0.51 |
0.05
0.15
0.35 |
0.028
0.08
0.20 | |
注：1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)最大壓差超過1.0MPa,閥塞、閥座表面堆焊硬質合金或改用其它材料。 |
|

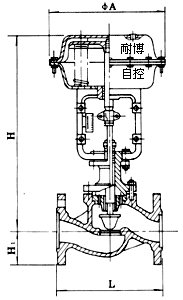

| 外形尺寸 |
|
|
|
DN |
L |
H |
H1 |
質量(kg) |
φA |
|
PN 6 16 |
PN40 |
PN64 |
普通 |
高溫 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6
PN16 |
PN40
PN64 |
|
20 |
181 |
194 |
206 |
398 |
548 |
45 |
52 |
65 |
19 |
23 |
285 |
|
25 |
185 |
197 |
210 |
410 |
560 |
50 |
57 |
70 |
20 |
24 |
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 |
26 |
35 |
|
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
90 |
30 |
40 |
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
100 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
107 |
55 |
78 |
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
|
200 |
600 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
|
250 |
730 |
775 |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
850 |
900 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 | | |
