ZCZG ZCZH 高溫電磁閥
一、用途
本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

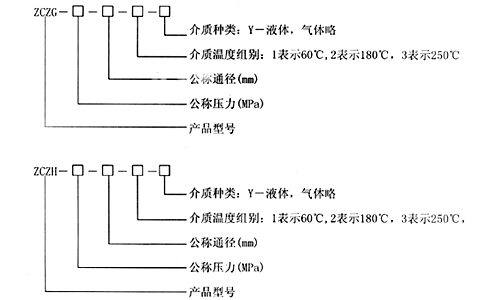

二、型號規格說明
三、特點
耐高溫：采用金屬硬密封，提高了使用溫度。
耐磨：選材合理，閥杯和導向套間巧秒地利用流體的潤滑作用，減少磨損。
四、結構原理
1、結構如圖
2、工作原理：電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
五、ZCZG、ZCZH技術參數
|
介質溫度℃ |
ZCZG |
≤250 |
|
ZCZH |
|
|
公稱壓力
（MPa） |
ZCZG |
2.5 |
|
ZCZH |
4.0 |
|
工作壓差
（MPa） |
ZCZG |
0.1~2.5 |
|
ZCZH |
0.1~4.0 |
|
公稱通徑
（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
60 |
65 |
80 |
100 |
|
功耗 |
0.15KVA |
0.46KVA |
0.15KVA |
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|
額定流量系數
（KV） |
按JB/T7352-94規定 |
|
泄漏量（m/min） |
按JB/T7352-94·F規定 |
六、ZCZG、ZCZH外形尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f1 |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
34 |
41 |
16 |
4 |
2 |
4-Φ14 |
|
15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4-Φ14 |
|
20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4-Φ14 |
|
25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4-Φ14 |
|
32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4-Φ18 |
|
40 |
260 |
460 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4-Φ18 |
|
50 |
300 |
460 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4-Φ18 |
|
65 |
290 |
433 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
8-Φ18 |
|
80 |
310 |
433 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
8-Φ18 |
|
100 |
350 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
8-Φ22 | |
