| 【主要用途 】
電動閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
應用規范:
|
設計與制造 |
GB/T12234
|
|
連接端尺寸
|
結構長度 |
GB/T12221
|
|
法蘭尺寸 |
JB79
|
|
檢驗與試驗 |
JB/T9092 |
|
材 料 |
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
標 志 |
GB/T12220
|
|
供 貨 |
JB/T7928 |
結構與特點:
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
主要零件材料及主要用途:
|
閥體 |
閥蓋 |
閥板 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度
(≤℃) |
|
WCB |
WCB+D507MO |
?D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
ZGlCr5MO |
ZGlCr5M0+
Stellite12 |
1Crl8Ni9+
Stellite6 |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
ZGlCrl8Ni9Ti |
Crl了Ni2 |
1Crl8Ni9+
Stellite6 |
1Crl8Ni9Ti |
PTFE |
硝酸類、堿類 |
200 |
|
ZG00Crl7Nil4M02 |
316L+
Stellite12 |
316L+Stel1ite6 |
316L |
PTFE |
尿素、甲銨液、磷酸 |
200 |

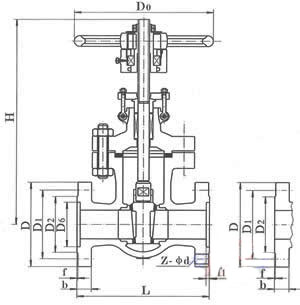

主要外形尺寸、連接尺寸及質量:
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
標準值 |
參考值
|
電裝型號 |
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
質量(kg) |
|
1.6 |
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
590 |
678 |
90 |
DZWl0A |
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
590 |
693 |
96 |
DZWl5A |
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
590 |
755 |
108 |
DZW20A |
|
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
590 |
820 |
126 |
DZW20A |
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
590 |
994 |
199 |
DZW20A |
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
590 |
1138 |
254 |
DZW30A |
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
810 |
1409 |
?310 |
DZW45A |
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
810 |
1588 |
391 |
DZW60 |
|
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
830 |
1755 |
729 |
DZW90 |
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
830 |
1902 |
992 |
DZWl20 |
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
870 |
214l |
1168 |
DZWl80 |
|
500
|
700
|
705
|
650
|
608
|
|
44
|
4
|
|
20-φ34
|
870
|
2276
|
1222
|
DZW250
|
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
870 |
2474 |
1376 |
DZW250 |
|
2.5 |
50 |
250 |
160 |
125 |
100 |
|
20 |
3 |
. |
4-φ18 |
590 |
678 |
95 |
DZWl0A |
|
65 |
265 |
180 |
145 |
120 |
|
22 |
3 |
. |
4-φ18 |
590 |
693 |
99 |
DZWl5A |
|
80 |
280 |
195 |
160 |
135 |
|
22 |
3 |
. |
8-φ18 |
590 |
755 |
113 |
DZW20A |
|
100 |
300 |
230 |
190 |
160 |
|
24 |
3 |
. |
8-φ23 |
590 |
820 |
132 |
DZW20A |
|
150 |
350 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
590 |
934 |
206 |
DZW30A |
|
200 |
400 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
590 |
1138 |
257 |
DZW30A |
|
250
|
450
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
810
|
1409
|
317
|
DZW45A
|
|
300 |
500 |
485 |
430 |
390 |
|
40 |
4 |
. |
16-φ30 |
810 |
1588 |
412
|
DZW60A
|
|
350
|
550
|
550
|
490
|
448
|
|
44
|
4
|
. |
16-φ34
|
830
|
1750
|
750
|
DZW90
|
|
400 |
600 |
610 |
550 |
505 |
|
48 |
4 |
|
16-φ34 |
830 |
1902 |
1042 |
DZWl20 |
|
450
|
650
|
660
|
600
|
555
|
|
50
|
4
|
|
20-φ34
|
870
|
2141
|
1275
|
DZWl20
|
|
500
|
700
|
730
|
660
|
610
|
|
52
|
4
|
|
20-φ41
|
870
|
2276
|
1420
|
DZWl80
|
|
600 |
800 |
840 |
770 |
718 |
|
56 |
5 |
|
20-φ41 |
870 |
2474 |
1522 |
DZW250 |
|
4．0 |
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3 |
4 |
4-φ18
|
590
|
69l
|
95
|
DZWl0A
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18 |
590
|
711
|
102
|
DZWl5A
|
|
80
|
310
|
195
|
160
|
135
|
12l
|
22
|
3 |
4 |
8-φ18
|
590
|
775
|
115
|
DZW20A
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
590 |
871 |
163 |
DZW20A |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
590 |
1028 |
219 |
DZW30A |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
590 |
1325 |
373 |
DZW45A |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4．5 |
12-φ34 |
810 |
1400 |
480 |
DZW60A |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4．5 |
16-φ34 |
830 |
1653 |
686 |
DZW90 |
|
350
|
850
|
570
|
510
|
465
|
422
|
? |
4
|
5
|
16-φ41
|
870
|
179l
|
1021
|
DZWl20
|
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
870 |
2092 |
1450 |
DZWl80 |
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4 |
5
|
20-φ4l |
1170
|
2465
|
2150
|
DZW250
|
|
6.4 |
50
|
250
|
175 |
135 |
105 |
88
|
26 |
3 |
4 |
4-φ18
|
590
|
790 |
102 |
DZWl5A
|
|
65
|
280
|
200 |
160 |
130 |
110
|
28 |
3
|
4
|
8-φ18 |
590
|
840 |
106 |
DZW20A
|
|
80
|
310
|
210 |
170 |
140 |
12l
|
30 |
3 |
4 |
8-φ18
|
590
|
890 |
123 |
DZW20A
|
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4．5 |
8-φ23 |
590 |
1020 |
154 |
DZW30A |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4．5 |
8-φ25 |
590 |
1290 |
317 |
DZW30A |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4．5 |
12-φ30 |
590 |
1475 |
437 |
DZW45A |
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4．5 |
12-φ34 |
810 |
1500 |
606 |
DZW60A |
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4．5 |
16-φ34 |
830 |
1820 |
732 |
DZW90 | |
