回轉式調節閥用途說明

本閥適用于公稱壓力：1.6-10MPa/cm² 、工作溫度：T40H-40、≤425℃、T40H-100型≤425℃、適用于介質在水管道上，裝于低、次中壓、中壓鍋爐給水或高加疏水管道上，給水調節閥安裝在鍋爐給水管上，供調節給水流量，以滿足鍋爐和負荷運行的需要.

工作原理和結構說明

一、主要由閥體、閥座、閥瓣、閥桿、閥蓋、指示板等組成。

二、閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。

三、閥門的開關范圍。由閥門上方的開度指示板指示，所指示的開關范圍與閥門的開關范圍一致。

四、回轉調節閥通過遠距離控制器來操縱，回轉角度60℃。

主要零件材料

零件名稱	材料	零件名稱	材料
閥蓋	鑄鋼	桿頭	不銹鋼
閥體	2G25I	閥瓣	不銹鋼1Cr18N9Ti
閥桿	不銹鋼	閥座	不銹鋼1Cr18N9Ti

存放安裝使用注意事項

1、本閥應存放在干燥的室內，通路兩端須堵塞。不準堆置存放。

2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。

3、本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。

4、必須按圖示箭頭所指介質流向進行安裝。

產品性能

公稱壓力PN(MPa)	公稱通徑DN(mm)	水壓試驗壓力PS(MPa)	給水溫度t(≤℃)	設計壓差△(MPa)	最大流通面積fmax(cm²)	最大流量Qmax(T/h)	適用介質	流量特性	壓力特性	泄漏量
2.5	50	3.8	425	0.4	1.89	12.1	水油蒸汽	進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。	流量保持不變，進口壓力從大到小變化時，出口壓力偏差值為±5~10%。	為最大流量的0.01~0.05%。
	65				2.72	17.4
	80				3.56	22.8
	100				6.14	39.3
	150				12.26	78.5
4	50	6	425	0.5	1.89	13.6
	65				2.72	19.5
	80				3.56	25.5
	100				6.14	44.0
10	50	15	425	0.8	5.14	45.6
	80				5.76	50.3
	100				8.96	78.8
	125				14.5	110.5
	150				18.28	160.9
	200				33.38	293.36

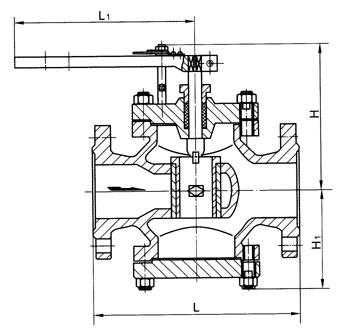

主要外形尺寸和連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	主要外形尺寸和連接尺寸
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	H	H1	D	D1	D2	D6	b	f	f1	n	q
2.5	50	250	238	165	160	125	100	不帶凹下部分	20	3	不帶凹下部分	4	φ18
	65	260	248	175	180	145	120		22	3		8	φ18
	80	310	267	190	195	160	135		22	3		8	φ18
	100	350	279	210	230	190	160		24	3		8	φ23
	150	450	338	280	300	250	218		30	3		8	φ25
4	50	250	238	165	160	125	100	88	20	3	4	4	φ18
	65	260	248	175	180	145	120	110	22	3	4	8	φ18
	80	310	267	190	195	160	135	121	22	3	4	8	φ18
	100	350	279	210	230	190	160	150	24	3	4.5	8	φ23
10	50	300	242	170	195	145	115	88	28	3	4	4	φ25
	80	380	280	188	230	180	150	121	34	3	4.5	8	φ25
	100	400	280	212	265	210	175	150	38	3	4.5	8	φ30
	150	450	330	268	350	290	250	204	46	3	4.5	12	φ34
	200	550	380	310	430	360	315	260	54	3	4.5	12	φ41
